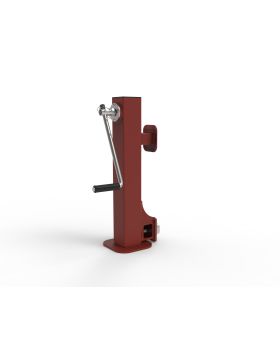

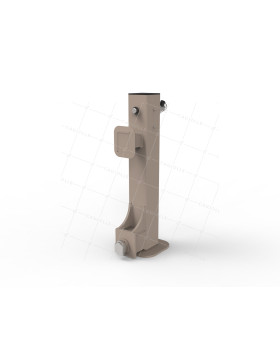

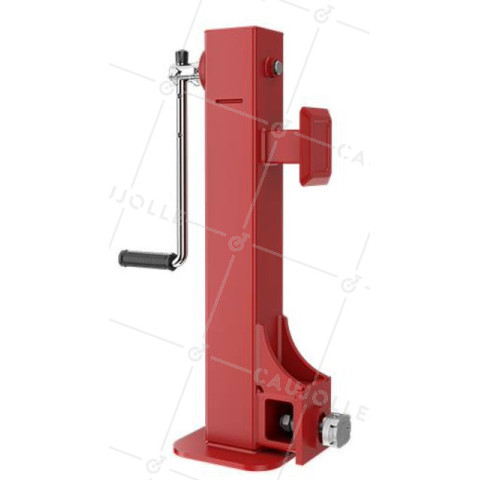

BILLANCIA PER SOLLEVAMENTO CONTENITORI 4,5 T UNIT PER ANGOLI ISO 1161

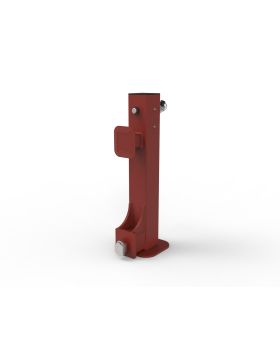

Il supporto per il sollevamento dei container è un dispositivo meccanico progettato per sollevare e stabilizzare container marittimi standardizzati, conformi alla norma ISO 1161. Consente successivamente di installare delle ruote per container destinate a essere montate negli angoli.

Funzione

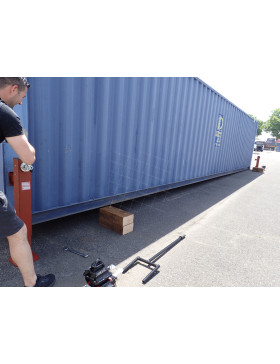

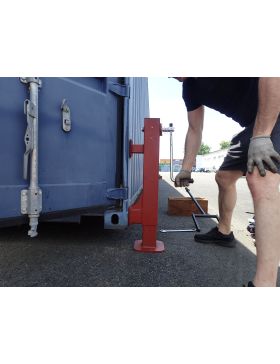

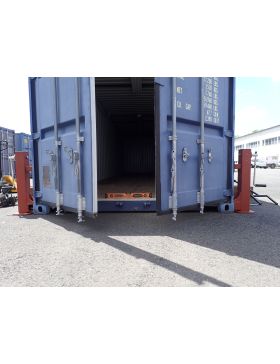

Consente di sollevare un lato o un angolo di un container per facilitare le operazioni di carico, scarico, manutenzione o posizionamento preciso. Utilizzate a coppie o in quattro, questi supporti sostengono il peso totale del container. È possibile sollevare un solo lato (generalmente la larghezza), bloccandolo, e poi procedere al sollevamento dell'altro lato in un secondo momento.

Capacità di sollevamento

Ogni unità ha una capacità di sollevamento massima di 4,5 tonnellate (4.500 kg), per un totale di 13,5 tonnellate (13.500 kg) per un insieme di quattro supporti (dopo l'applicazione di un coefficiente di sicurezza). Raccomandiamo di sollevare i container vuoti per facilitare l'intervento degli operatori. Ad esempio, sollevare un container di 40 piedi vuoto richiede una forza costante di 15 kg sulla manovella. Questa forza consente di sollevare circa 1 tonnellata per angolo; deve quindi essere raddoppiata per sollevare 2 tonnellate per angolo. Il carico statico massimo è di 6 tonnellate per unità moltiplicato per 3 punti senza rischio di deformazione.

L'uso di questo dispositivo è limitato ai container di meno di 18 tonnellate in statico e 13,5 tonnellate in dinamico (in sollevamento). Decliniamo ogni responsabilità in caso di sovraccarico, poiché questo potrebbe provocare gravi guasti meccanici e danni corporei.

Compatibilità con gli angoli ISO 1161

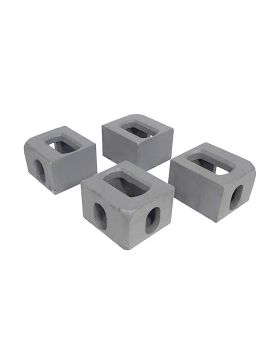

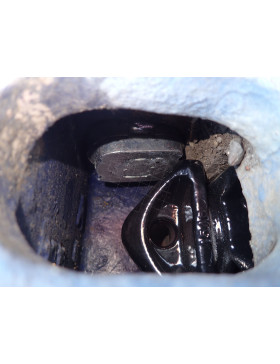

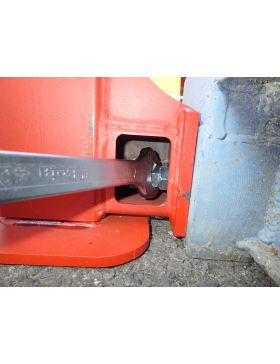

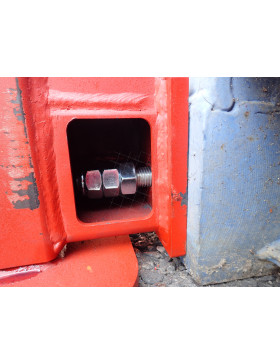

Il supporto è specificamente progettato per fissarsi saldamente agli angoli ISO 1161, punti di ancoraggio standardizzati presenti negli otto angoli di ogni container marittimo. Questo sistema garantisce una connessione sicura e perfettamente stabile.

Meccanismo di sollevamento

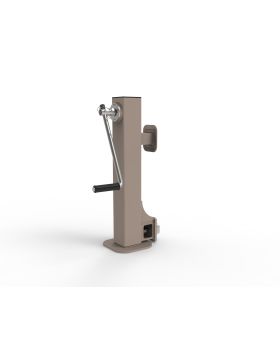

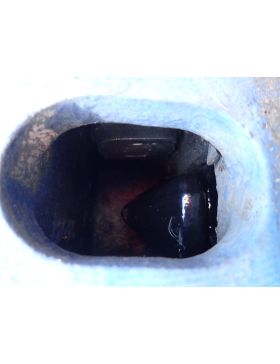

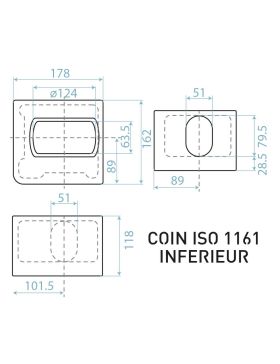

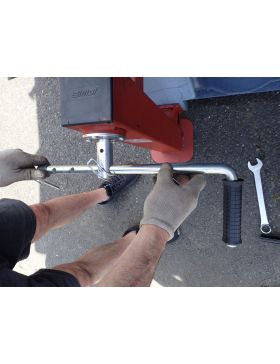

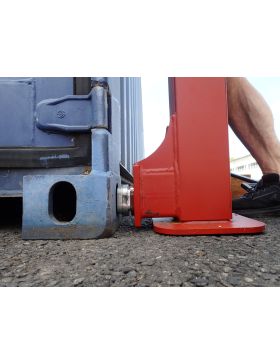

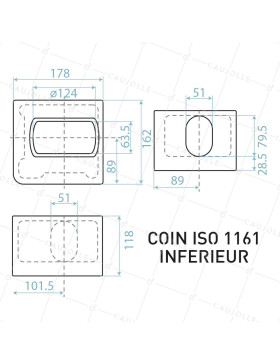

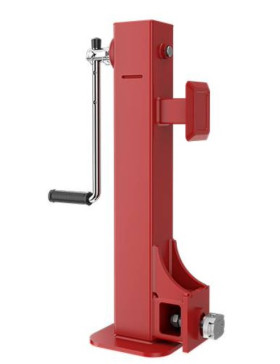

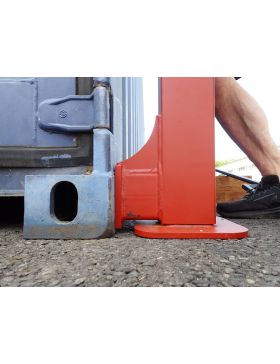

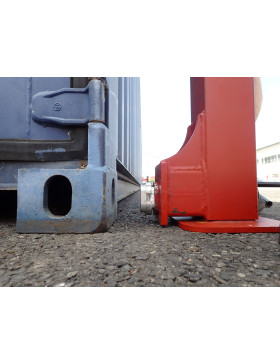

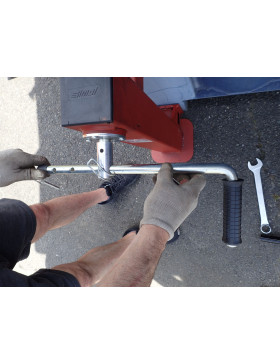

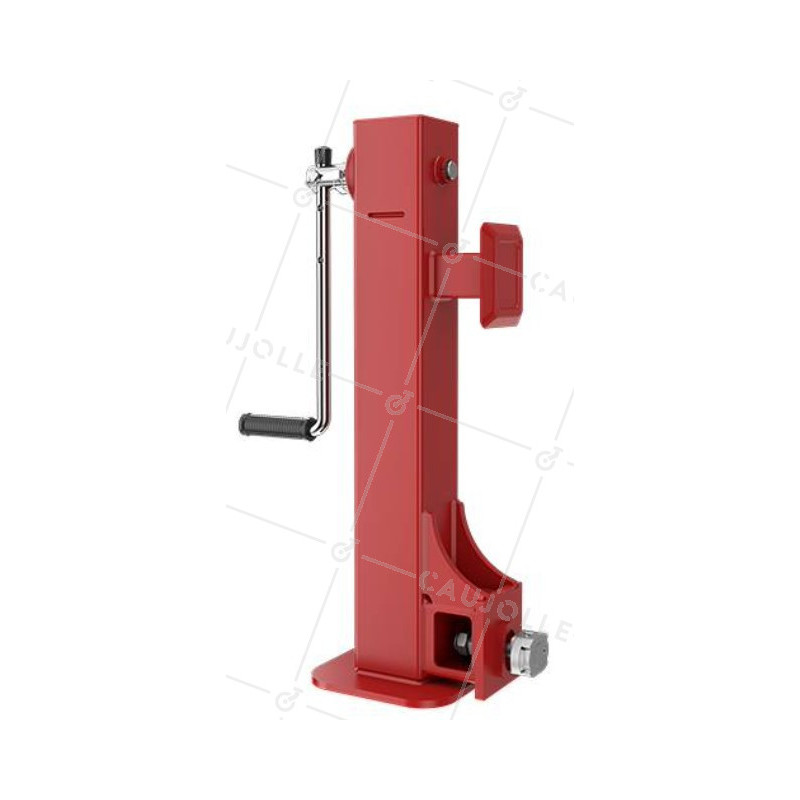

Il meccanismo è manuale e azionato da una manovella. La rotazione aziona due ingranaggi che consentono l'estensione o la retrazione della parte superiore. Lo standard dimensionale degli angoli ISO (99% dei container) colloca il centro dell'apertura laterale a 68 mm dal suolo. I nostri supporti possono scendere fino a 58 mm, fornendo un margine di 10 mm. Questa ridotta altezza da terra consente di bloccare il dispositivo anche se il container si è leggermente affondato nel suolo nel tempo (asfalto, ad esempio). Troverete il piano dettagliato degli angoli ISO nei materiali visivi dell'articolo.

Costruzione e materiali

Realizzati in acciaio ad alta resistenza, questi supporti garantiscono una massima durata. Le saldature sono rinforzate, con uno spessore di 12 mm per la piastra e i rinforzi.

Base di supporto

La base di 220 x 220 mm è progettata per offrire una stabilità ottimale su una superficie piana e stabilizzata.

Altezza di sollevamento e compatibilità delle ruote

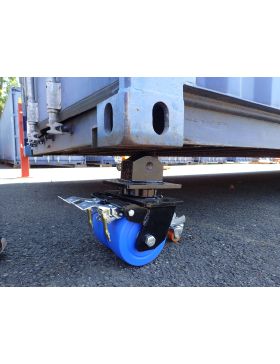

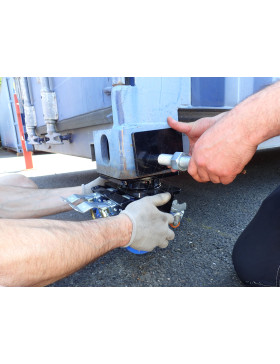

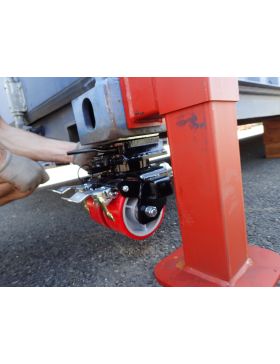

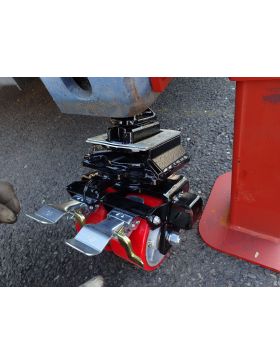

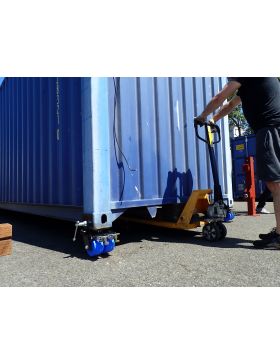

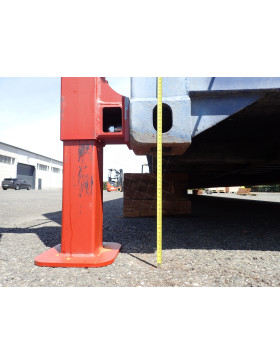

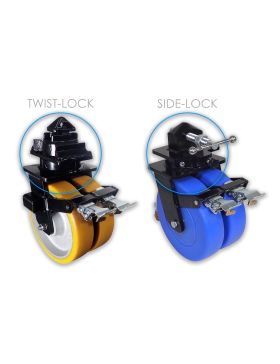

La corsa di sollevamento si estende da 0 a 390 mm, consentendo l'installazione di alcuni modelli delle nostre ruote per container che troverete nei prodotti associati in fondo alla pagina, in particolare quelle con un diametro di 150 mm con fissaggio twist-lock a vite. Nota: con le ruote twist-lock a leva rapida, è necessario rimuovere il supporto in anticipo per liberare lo spazio interno dell'angolo. Per qualsiasi domanda non esitate a contattare il nostro servizio commerciale o il nostro ufficio studi.

Utilizzo

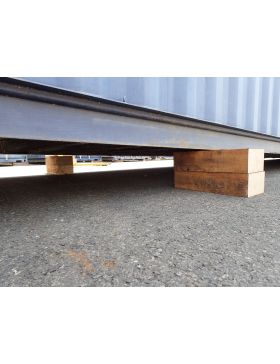

Questi supporti costituiscono una soluzione flessibile ed economica per la movimentazione dei container nei terminal portuali, nelle aree di stoccaggio o nei cantieri, senza ricorrere a attrezzature pesanti (gru, carrelli elevatori). Raccomandazione di sicurezza: Raccomandiamo vivamente di inserire cunei (tipo traverse ferroviarie) per garantire la stabilità durante l'operazione.

Trova tutti i modelli di ruote compatibili in fondo alla pagina.

Piani 3D su richiesta, piano 2D scaricabile in fondo alla pagina.
